プリント基板の作り方
|
確実、簡単に制作したい場合や小ロット制作にとても便利なプリント基板の制作方法をご紹介します。 難しそうですがやってみると案外とカンタンです。 |
|

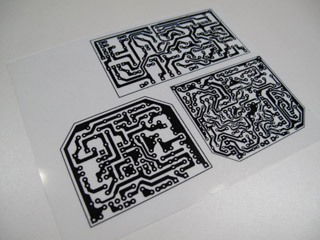

【フィルム作成】 まずマスクフィルムを作成します。 ＣＡＤで作成したりネットにあるパターンを印刷して作成します。 サンハヤトのインクジェットフィルムが最適です。 インクジェットフィルム3枚入り マスクフィルム作成サービス |
 |

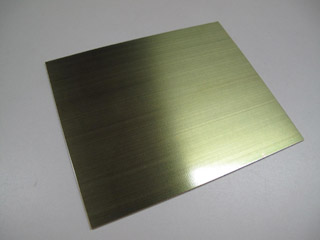

サンハヤトのクイックポジ感光基板です。 Ｅ４１Ｋ 1.0tx100x100mm Ｅ４２Ｋ 1.0tx100x200mm Ｅ４３Ｋ 1.0tx100x150mm Ｅ４４Ｋ 1.0tx150x200mm 従来品に比べ露光時間が大幅に短縮しました。 必要なサイズにカットしてください。Ｐカッターで切ると良いでしょう。 【注意事項】 袋から出したらあまり明るくない場所で手早く作業しましょう。 |
 |

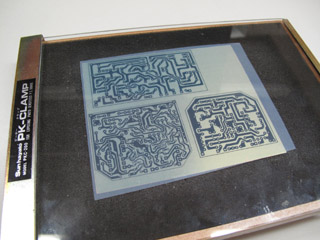

【露光・焼き付け】 マスクフィルムと感光基板をＰＫクランプを使って密着させます。ここはとても重要な工程です。 ガラスの板などで挟んでもいいのですが万が一、少しでもフィルムがずれると失敗してしまいます。 【関連商品】 ＰＫクランプ |
 |

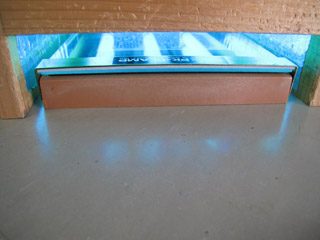

ライトボックスで露光です。 クイックポジ感光基板の場合、約９０秒と非常に早い露光時間です。 基板の製造年月によって露光時間は微調整する必要があります。 【注意事項】 露光時間は多少シビアな感じです。出来るだけ規定どおり行いましょう。 【関連商品】 ライトボックス「ちびライト」 |
 |
ライトボックスは自作しても良いでしょう。 ケミカルランプと照明器具を箱に収めるだけです。ホームセンターでほとんどの材料は揃います。 |
 |

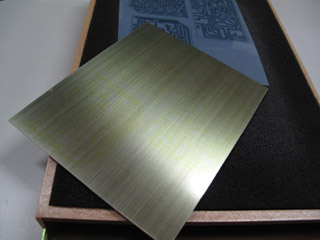

露光が終わった状態です。基板には凄く薄くパターンが現れていますがほとんどわからないくらいです。 以前のポジ感光基板から比べるとほとんど露光されていないような感じです。（実際は露光されています） |
 |

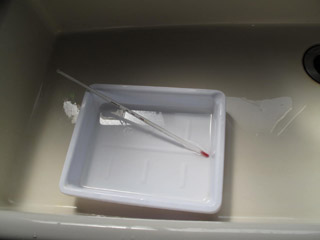

現像液をつくりましょう。約40度くらいの温度がベストです。夏場は常温でも大丈夫です。 |
 |

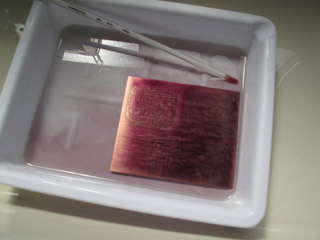

基板を現像液に漬けます。軽く容器を揺さぶって促進させます。パターンが浮き出てきました。 |
 |

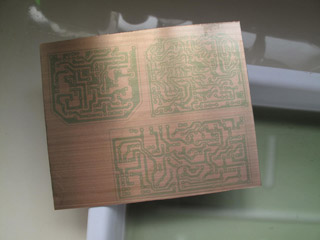

現像完了です。 以前のポジ感光基板に比べるとかなり薄いです。 |
 |

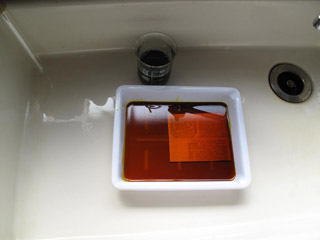

【エッチング】 先ほどの現像液を別の容器にいれておきます。 エッチング液に基板を浸したら軽く揺さぶったりして促進させましょう。 【注意点】 作業する場所は出来ればホーロー製、磁器製のシンクで行ってください。ステンレスなど金属はエッチング液で表面が傷みます。衣服に付着すると取れません。 【関連商品】 エッチング液２００ｍｌ |
 |

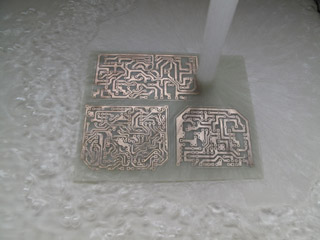

エッチングが完了しました。
|
 |
エッチング液を元の容器に戻して保管します。
|
 |

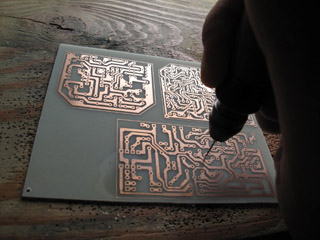

穴あけ作業です。０．８〜１．０ミリの穴径が一般的です。 ハンドドリルなどでも穴を開けることが出来ますが刃が折れ安いので注意が必要です。 |
 |

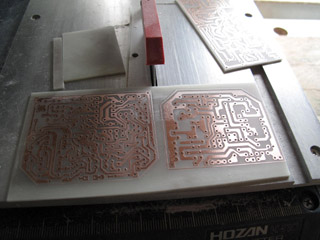

基板の外形カットです。 |
 |

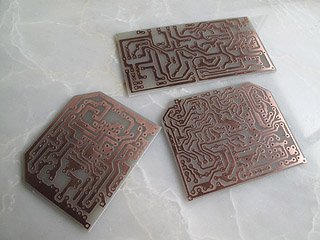

基板が完成しました。 |
|
