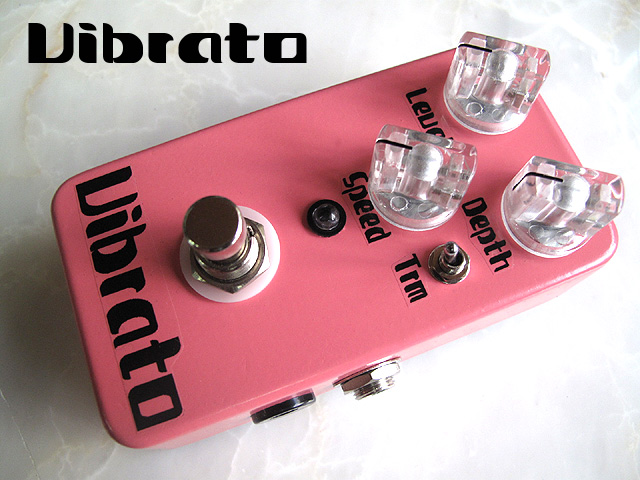

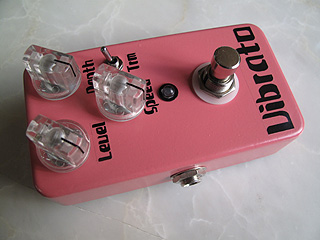

ユニヴァイブのビブラートを彷彿させるビンテージ感溢れるビブラート/トレモロペダルです。電球＆CDSという古典的な方法もユニヴァイブと同じです。スイッチの切り替えでビブラートに変身！こちらも非常に秀逸で自然な係り具合が特徴です！

本機は９Vを内部で１８Vに昇圧して駆動しています。消費電流が多めなのでなるべくACアダプターの使用をお勧めいたします。電池の場合は、プロセル等アルカリタイプをご使用ください。

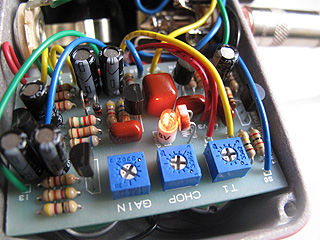

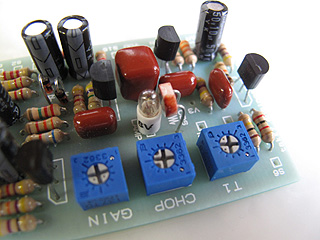

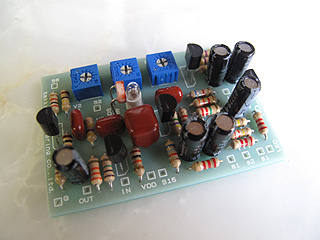

基板中央部に電球＋CDSのフォトカプラ部分があります。調整用トリマーポットが3個ありますが調整は簡単です。



専用基板と１８Vチャージポンプユニット（ハイカレント仕様）が付属します。

←ノブなどご自身で変更したい方向け

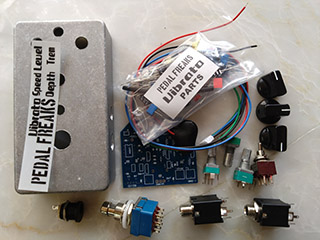

Vibratoオススメセット　7800円

加工済みのケースと必要なパーツ一式がセットになっています。初心者の方にオススメのセットです。 ケースは無塗装です。シールが付属します。

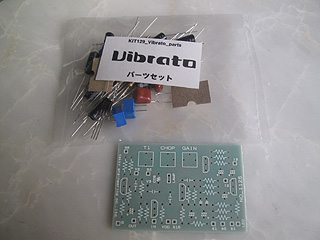

Vibrato基板上キット　2700円

ポットなど周辺パーツを既にお持ちの方向けの専用プリント基板とパーツのみのセットです。写真以外のパーツは付属しません。キットマニュアルが付属します。


ポットは100kΩx2、100kΩDualをご用意ください。
駆動電圧は１８Vです。

Vibratoプリント基板　1200円

CEM3材質の高品質なプリント基板です。部品実装レイアウト図付属。パーツリスト


プリント基板のページへ
お電話でもご注文いただけます。０７６−２６５−４２２２

【製作のアドバイス】

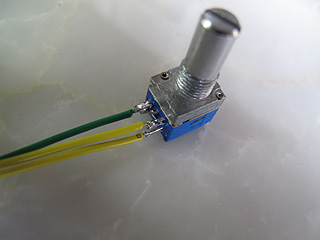

スピード調整用の2連ポットは小型サイズなのであらかじめワイヤーを引き出しておきます。端子にハンダ付け後、熱収縮チューブで覆って保護してください。ＣＤＳは電球に接触するように90度曲げてください。

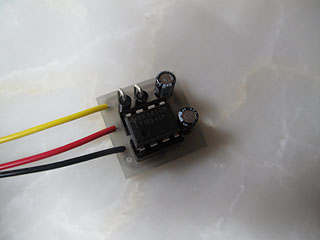

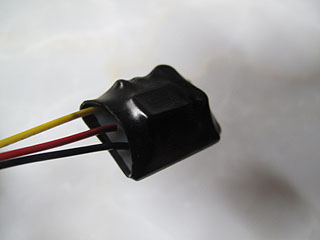

チャージポンプユニットはワイヤーを引き出して熱収縮チューブで包んでください。チューブはライターの火であぶって収縮させます。

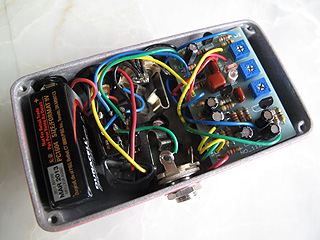

 スイッチの横のスペースにチャージポンプユニットを入れます。基板を収める前にＧＮＤ周りやスイッチ周りの配線を済ませておくと作業がラクです。
