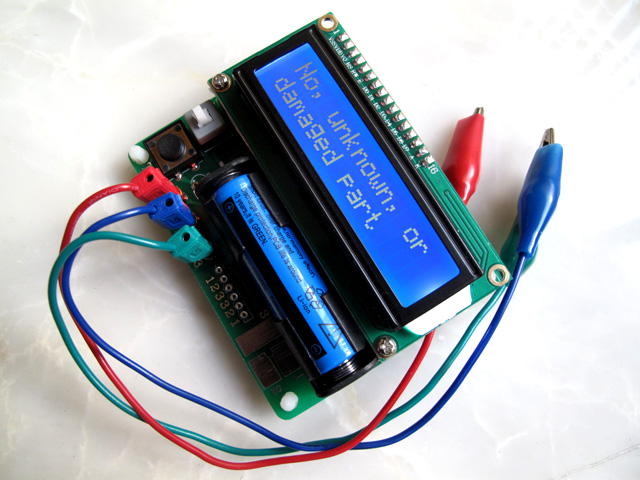

TR Checker3【プロープ式】 4500円
とても便利なトランジスタチェッカーです。
トランジスタ以外にもFET、ダイオード、LED、コンデンサー、コイル、抵抗をチェック、測定できます。
測定プロープ１〜３があり極性は考えずにただ挿しこんでボタンを押すだけ！
あとはテスターがピンを解析してくれます。
自作派には便利な1台です！
USB充電、リチウムイオンバッテリー搭載。LCDディスプレイ。

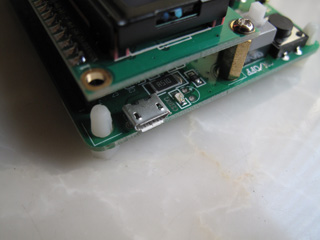

横にマイクロUSB端子があります。充電用です。スマホと同じUSB端子です。

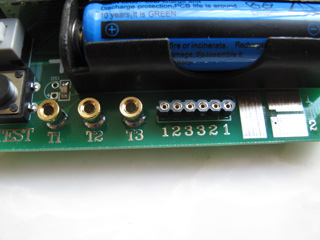

測定プロープ用の端子の他、ソケットの端子もあります。

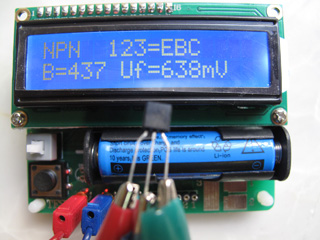

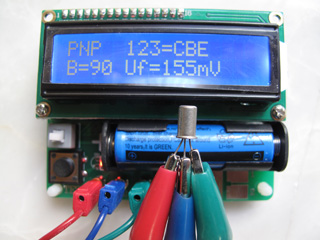

ゲルマニウムトランジスタ、シリコントランジスタの測定例です。ピンは１→E、２→B、３→Cと表示されています。PNP、NPNの判別、電流増幅率hfe（B）、順方向降下電圧（Vf)が表示されます。

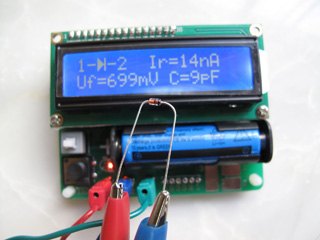

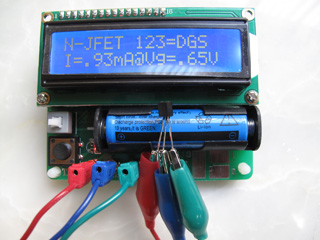

FETもピン配置、N-ch、P-ｃｈの判別もしてくれます。ダイオードは極性、順方向降下電圧も表示。

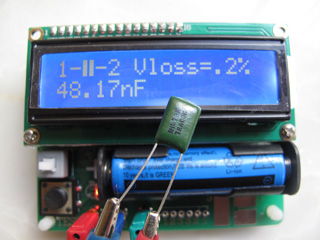

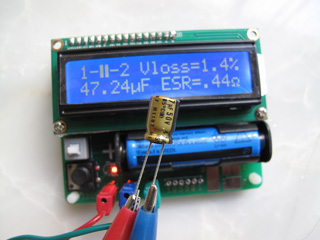

ケミコン、フィルムコンデンサも計測可能です。
ご注意！コンデンサを測定の場合、完全に放電してから測定してください。コンデンサに電気がチャージされている状態で測定するとテスターが壊れます。

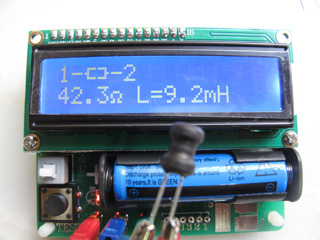

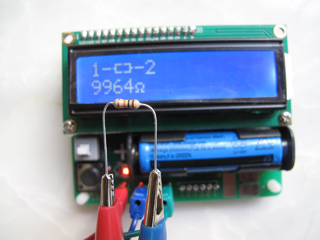

インダクタ、コイル、抵抗値も測定できます。
測定範囲：
抵抗値:0.5Ω-20MΩ
静電容量:30pF-20000uF
電源：3.7Vリチウムバッテリー(USB経由で充電）
USBコネクタ：マイクロUSB
充電用ＵＳＢケーブルは付属しません。スマホ等のＵＳＢ充電ケーブルを使用することができます。
 |
