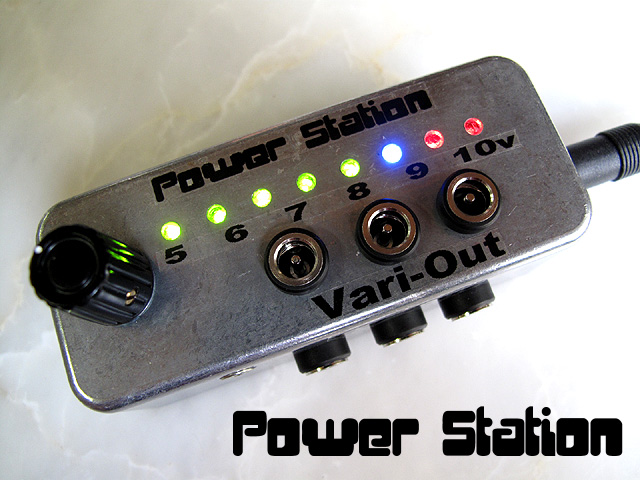

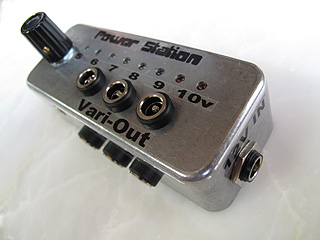

出力電圧を可変できるクリーン電源ユニットです。２〜１１Vの範囲で可変することができます。安定化した９V出力も搭載しています。可変電圧がわかるLEDインジケーター搭載！

【電圧を下げるメリット】
・歪み系やフィルター系では音がローファイになったり歪みの質感が変わります。
・アナログモジュレーション系では揺れが不規則になったりローファイになります。
・バッテリーのヘタって感じを再現

使用するアダプターにもよりますが固定出力１０００ｍA、可変出力１５００ｍAが定格規格の最大になります。（実際はこの８０％程度でご使用ください）

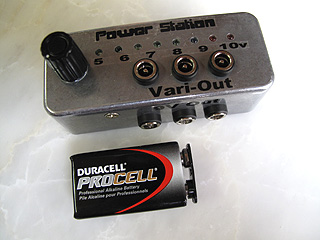

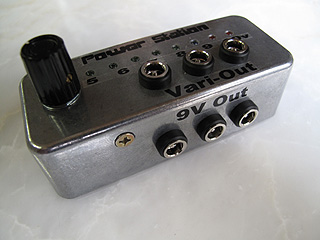

アウトプットジャックは６個ありますので目的に応じて可変出力、９V出力、１２V出力（スルー）を設定してください。００６P乾電池と比較しても非常に小型です。

専用基板での組み立てなので簡単に製作できます。

お手持ちの１２〜１５Ｖ程度のＡＣアダプターを使うことができます。その場合、プラグ形状、極性にご注意ください。

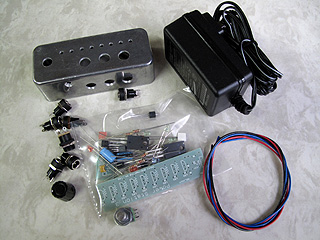

Power Stationオススメセット　5500円 加工済みのケースと必要なパーツ一式がセットになっています。初心者の方にオススメのセットです。 ケースは無塗装です。シール付属。 １２V７００ｍAアダプター付属 売り切れ ＤＣケーブルもどうぞ！

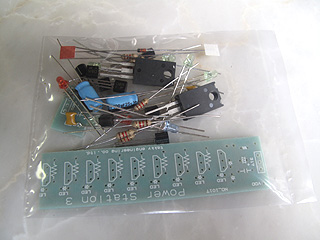

Power Station 基板上キット　1700円 7809を使った９V安定化基板と可変レギュレーター３１７を使った電圧表示LED付き基板のパーツセットです。 ポットは1kΩｘ1をご用意ください。 売り切れ

製作ガイド

組み立ては非常に簡単ですが少しのコツが必要です。また電気的な基礎知識がある方、三端子レギュレーター（７８０９、３１７）の使用方法を知っていることを前提としています。

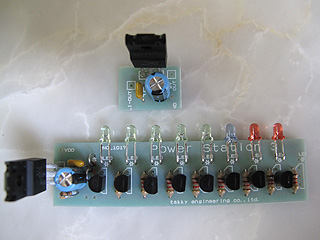

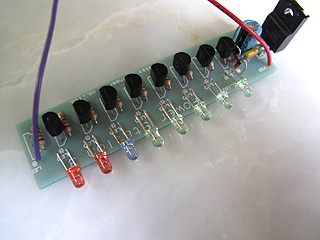

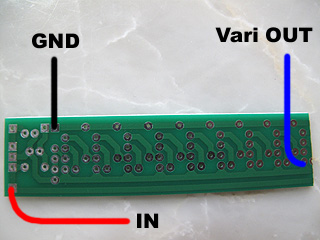

【基板の組み立て】 注意点はLEDの取り付け方です。90度まげて写真のように基板の縁にちょうど乗るようにします。 ＬＥＤレベルメーターはツェナーダイオード、シリコンダイオードの電圧降下を利用したエミッターフォロワー回路です。１素子あたり約０．７Ｖの電圧降下があります。 表示は目安程度にお考えください。

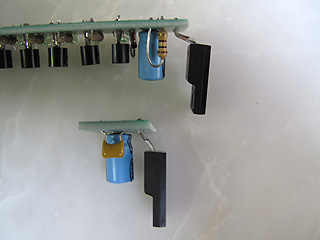

【レギュレーターの取り付け】 リードを写真のように曲げます。特にメイン基板のレギュレーターはケースにフィットするように微調節してください。

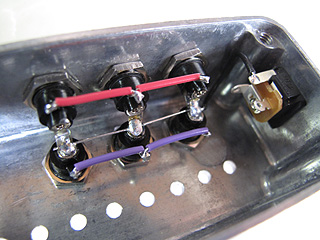

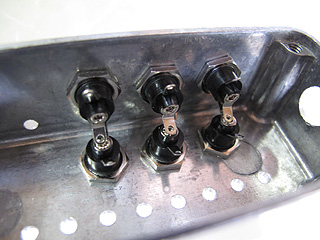

【ジャックの取り付け】 写真のように上面と横面のジャックのセンターピン同士をくっつけるように配置します。

【ジャックの配線】 この配線は利用目的に応じてユーザーで決めてください。写真の例では９V固定出力を横のジャック、可変出力を上面のジャックとしています。 インプットジャックも取り付けます。この場合、センタープラスのアダプターを使うのでリング側をGNDにしています。

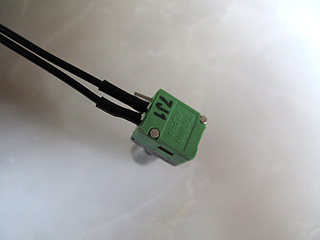

【ボリウムの配線】 配線を引き出し熱収縮チューブで絶縁します。

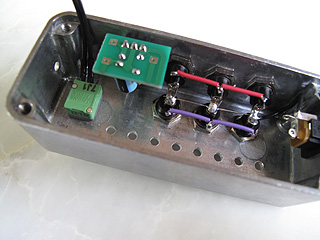

【基板の取り付け１】 ボリウムを取り付けます。 ９Vレギュレーターの基板を取り付けます。レギュレーターの放熱部分をネジ留めします。

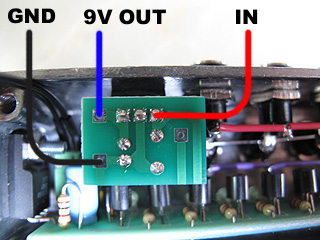

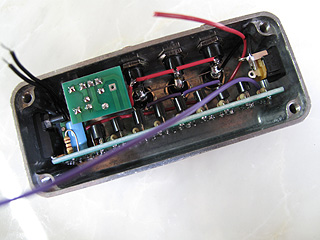

【基板の取り付け２】 入力と出力をあらかじめ配線しておきます。基板をケースに取り付けた後からではハンダ付けがしにくいからです。

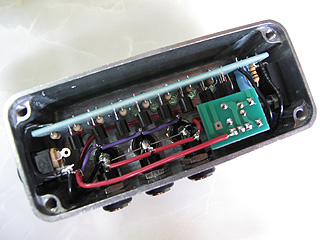

【基板の取り付け３】 LEDを穴に入れます。レギュレータの放熱板の穴とケースの穴を合わせてネジ留めします。 レギュレーターの位置、LEDの位置の微調整が必要です。

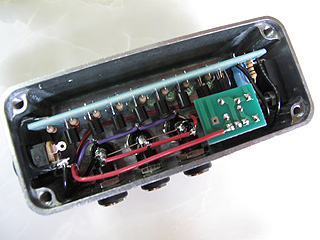

【完成】 それぞれの基板の入出力を配線して完成です。 テスターで安定して９Vが出ているか、可変するかチェックしてください。

【製作に必要なスキルについて】

基板レイアウトのみの簡素なマニュアルになります。全くの初心者向けではありません。回路は非常に単純です。三端子レギュレータ７８０９，３１７を使用しています。

以下の図のみでも製作が可能という方を対象としています。
