Micron Wah ボードKIT　\7500 　

詳細は金沢楽器製作所のMicronページをご覧ください。
http://www.kanazawagakkiseisakusyo.com/micron/

数量 個 　

詳細なマニュアルが付属しますが最低限の電気的知識、技術が必要です。

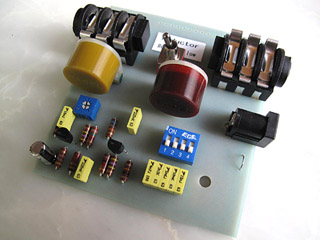

基板の製作に必要なパーツのみのセットです。写真以外の部品（スイッチ、ポット、LEDなど）はセットに含みません。
【主な特徴】

・FASEL インダクターのREDとYELLOWを搭載。

・周波数帯域シェイプの調整トリマー。

・加算式の可変レンジセレクター。

・トゥルーバイパス。

・CRY BABY等に搭載可能。

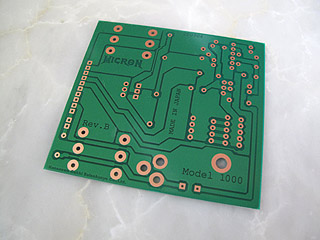

【専用設計PCB】

ガラスコンポジット素材、グリーンレジスト仕様。

基板だけでもご購入いただけます。キットと同じマニュアル付き。
単価１５００円　　数量 個 　

組み立てに必要なパーツリスト

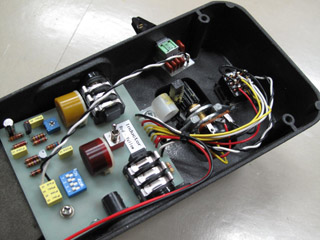

【組み込み例１】

CRY BABYに組み込み。

takky 3PDT、POPOT使用。

ブルーLED

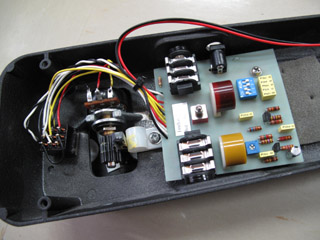

【組み込み例２】

別売りの６モードレンジセレクターを取り付け。


６モードレンジセレクターの詳細

　


Micron Wah PCB Partslist
部品名
規格
数量
備考
カーボン抵抗 470Ω 1 黄紫茶金/カーボンコンポジション
カーボン抵抗 １ｋΩ 1 茶黒赤金/カーボンコンポジション
カーボン抵抗 1.5ｋΩ 1 茶緑赤金/カーボンコンポジション
カーボン抵抗 10ｋΩ ２ 茶黒橙金/カーボンコンポジション
カーボン抵抗 ２２ｋΩ １ 赤赤橙金/カーボンコンポジション
カーボン抵抗 68kΩ １ 青灰橙金/カーボンコンポジション
カーボン抵抗 100kΩ １ 茶黒黄金/カーボンコンポジション
カーボン抵抗 470kΩ 2

黄紫黄金/カーボンコンポジション
カーボン抵抗 4.7kΩ １ 黄紫赤金/カーボン
電解コンデンサー 4.7μＦ 1 Jovial/TK
フィルムコンデンサー 0.0033uF １ 3n3表示/AVX BF
フィルムコンデンサー 0.0047uF １ 4n7表示/AVX BF
フィルムコンデンサー 0.0056uF 1 5n6表示/AVX BF
フィルムコンデンサー 0.01uF 2 10n表示/AVX BF
フィルムコンデンサー 0.015uF １ 15n表示/AVX BF
フィルムコンデンサー 0.22uF 2 220表示/AVX BF
トランジスタ MPSA18 ２ 　
トリマーポット 100ｋ １
FASEL　インダクター RED 1 WahｲﾝﾀﾞｸﾀｰRed FASEL
FASEL　インダクター YELLOW １ WahｲﾝﾀﾞｸﾀｰYellow FASEL
ステレオジャック 2 ステレオジャック・クロームノーズ閉接点・ＰＣＢ端子
ＤＣジャック ２．１ミリ用 １ 2.1mmアダプタージャック　PCBマウントタイプ
トグルスイッチ １ DPDTトグルスイッチPCB端子
　 ピアノスイッチ ４回路 　 4回路ピアノスイッチ
MICRON PCB MODEL-1000 １





　

　

　

　

　

　

　

　

　


　

　

　
