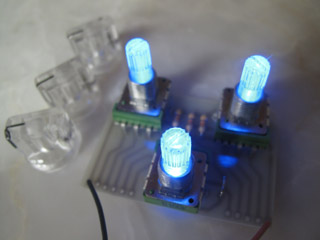

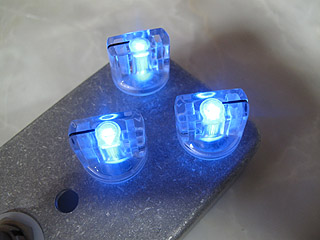

イルミネーションノブ

ボリュームポットにＬＥＤを組み込みノブが光ります。エフェクトONのインジケーターにしたりいろいろ応用してください。

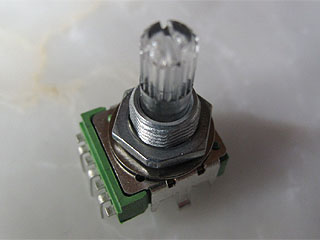

シャフトが透明樹脂のポットを使用します。ポット自体は密閉型で高信頼です。裏からLEDでシャフトを照射します。



専用基板を使用すると簡単に製作できます。必要な抵抗値のクリアシャフトボリュームポットとお好みの色の3ミリLED、電流制限抵抗を用意してください。電流制限抵抗は各LEDごとに必要です。抵抗は基板上に取り付けできます。

・3ミリLED

・電流制限抵抗（１ｋ〜４．７ｋΩ）

・クリアシャフトポット

・クリアーポインターノブ

・専用基板（以下より選択してください）

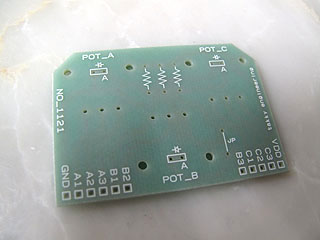

イルミネーションノブ基板3ノブ用　700円

Bサイズのケースに最適。

マニュアル付属
数量

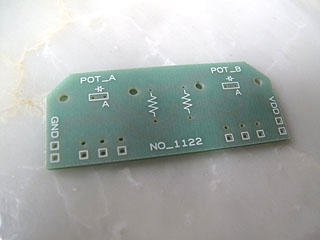

イルミネーションノブ基板2ノブ用　500円

Bサイズのケースに最適。

マニュアル付属

数量

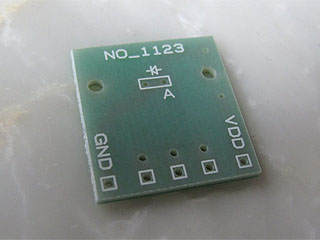

イルミネーションノブ基板１ノブ用　300円

マニュアル付属
数量

【使用例】

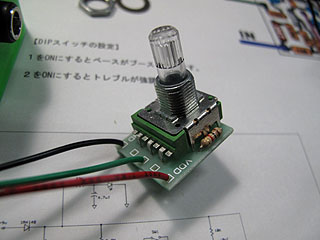

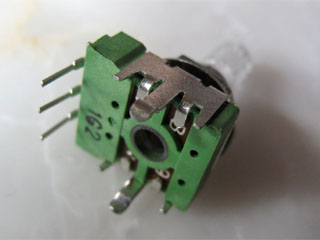

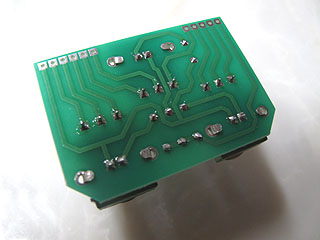

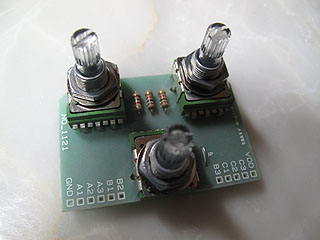

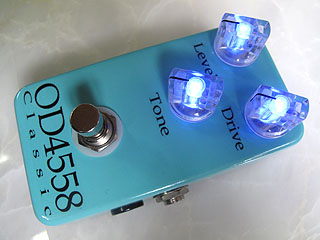

OD4558Classicに使用してみました。20kのWカーブはTS系回路のトーンにベストマッチです。ポットの爪は穴に差し込んで曲げます。

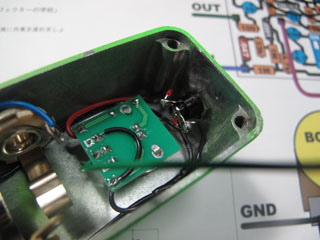

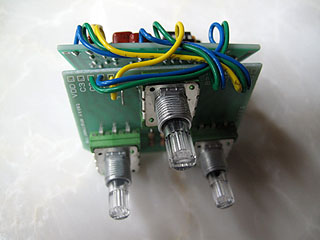

メインの基板とポットの基板を配線します。基板の間にはボール紙など挟んで絶縁してください。この製作例ではエフェクトONで光るように配線しました。

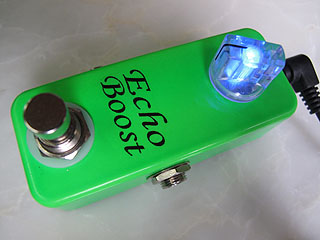

一つ用は小さいのでAサイズのケースにも収まります。Echo Boostで製作してみました。

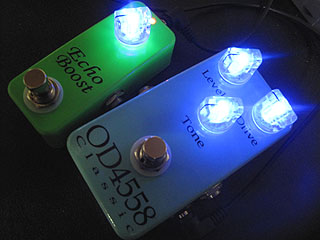

エフェクターボードが目立ちそうですね！暗いステージでも見やすくて便利そうです。
