コンデンサーの数値の読み方

表記 ピコ(p) ナノ(n) マイクロ(u)
10 10pF
101 100pF
102 1000pF 1n 0.001uF
103 10000pF 10n 0.01uF
104 100000pF 100n 0.1uF
105 1000000pF   1uF

・ピコの1000倍がナノ、その1000倍がマイクロになります。

3桁表記で最初の2桁がコンデンサーの容量、末尾が10の乗数となります。

例1) 473表記の場合 47x103 = 47000pF = 47n = 0.047uF

例2) 222表記の場合 22x102 = 2200pF = 2n2 = 0.0022uF

ナノ表記の場合

例1) 33n = 33000pF = 0.033uF(333)

例2) 2n2 = 2200pF = 0.0022uF(222)



【Miniシリーズの製作のポイント】

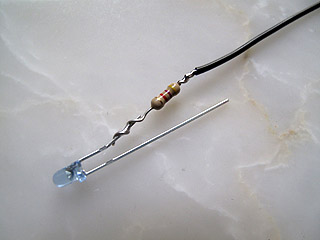

LEDに抵抗を取り付けます。

リードの短い方(本体の一部がフラットになっている側)に抵抗を取り付けます。1k〜4.7kΩが適当です。

抵抗の反対側にはリード線をつけてください。リード同士を絡めてハンダ付けしてください。

抵抗を熱収縮チューブで絶縁してください。

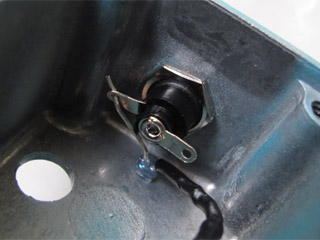

DCジャックの外側(リング/+極)の端子にLEDのリードの長い方を取り付けてハンダ付けします。

これでLEDは固定されます。

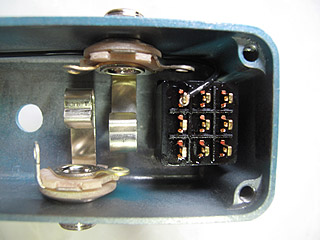

ジャックは写真のように端子を曲げてください。

根元から曲げると折れることがありますので注意してください。

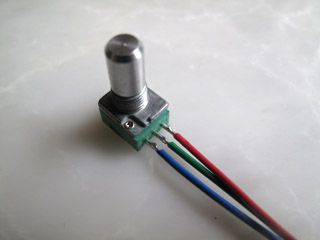

9mmボリュームポットには端子に直接リード線をハンダ付けします。なるべく端子にリードを密着させてハンダ付けしてください。

真ん中のピンの上に出っ張りがありますがこれはニッパーでカット、またはヤスリで削ってください。

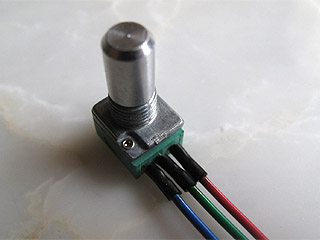

端子には熱収縮チューブを被せて絶縁してください。

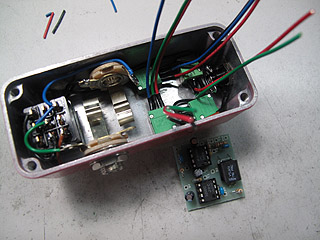

ケースへのポットの取り付けは端子同士が当たらないように90度ずらして取り付けましょう。
