Drive'n'Boost スペシャルパッケージ　数量限定特価プライス　6000円

数量限定でシルク印刷加工済みのケースと部品一式がセットになっています。基板がエラー品なのでスペシャルプライス！！

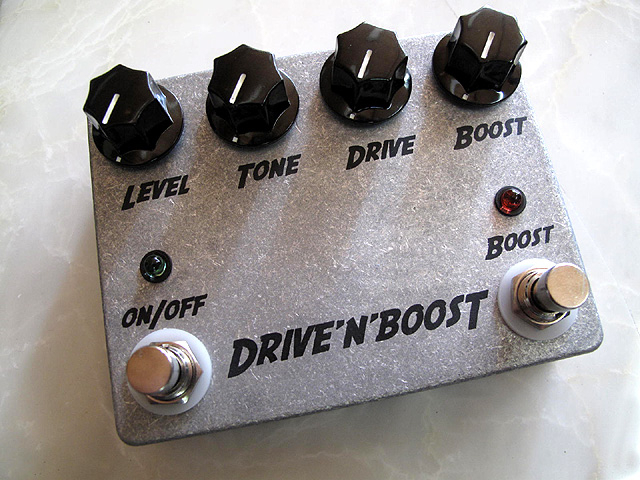

定番のTS系オーバードライブとシンプルなMOS-FETブーストがコンパクトなボディに納まった便利な1台！用途に応じて2種類のタイプを選んで製作できます。

セパレートタイプ：ブースター、オーバードライブがそれぞれ独立しています。それぞれトゥルーバイパスで接続されています。

ループタイプ：ループ内にブースター→オーバードライブの順で接続されています。ループがOFFの時はすべてバイパスになります。

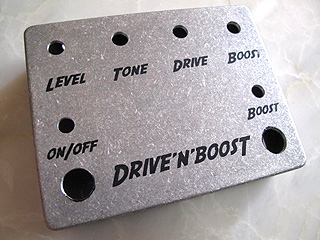

シルク印刷、穴あけ加工済みのケースが付属します。１枚の基板にオーバードライブ回路、ブースター回路が入っています。

【必要な工具類】

はんだゴテ、はんだ、ニッパー、ラジオペンチ、はさみ、ドライバー（+/-）

Drive'n'Boost　スペシャルパッケージ

数量限定スペシャルプライス　6000円

・LED　レッド、グリーン
・ケース穴あけ加工、シルク印刷済み

セットの部品変更はできません。

売り切れ


【アフターサポート】

万が一、製作に失敗した、完成できないという場合は有料になりますがサポートいたします。最大で6000円になります。

・軽微の修理、修正　1000円〜
・全組みなおし、基板交換　〜6000円
・製作代行　+6000円


【製作ガイド】

基板はエラー品を使用しています（その代わりに特価でのご提供となっておりますのでご了承ください）。

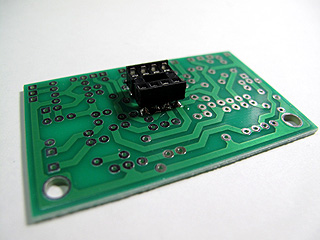

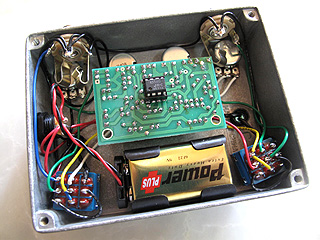

パターンが反転していますのでICソケットは写真のようにパターン面に取り付けてください。

ICを直接基板に取り付けても構いません。

パターンが反転してるのみでその他は正常な基板です。

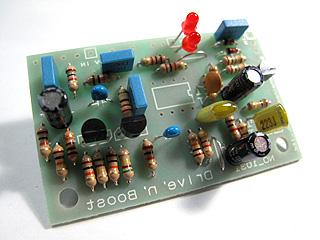

トランジスタ、FETは表面に取り付けますが向きをシルク印刷のシンボルと180度逆に取り付けます。

抵抗、コンデンサはそのまま取り付けます。

電解コンデンサーの極性は印刷の通りです。

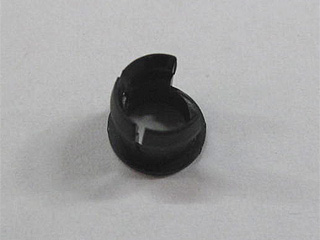

LEDベゼルは４つある爪のうちひとつをカットするとリングをはめやすくなります。

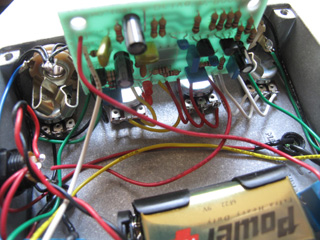

ポット〜基板間の配線部分

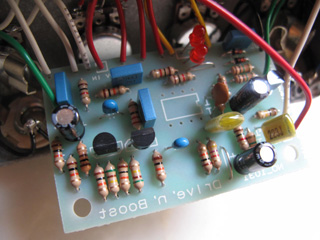

基板部

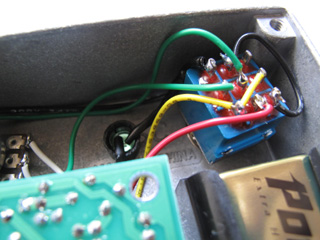

スイッチ周り

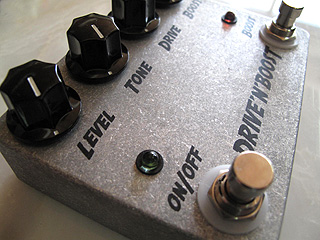

シルク印刷はアルミ地に直接印刷していますが簡単には剥がれたりはげたりしませんが上からクリアスプレーを吹くとより良いでしょう！
