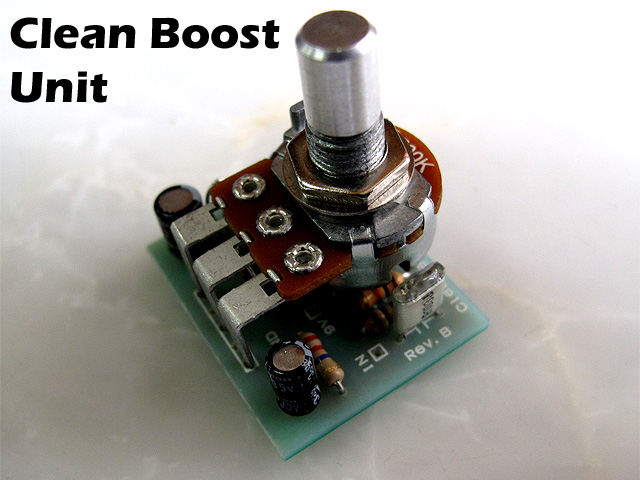

4558を使ったクリーンブースターの定番、Clean Boostの超小型ユニットです。

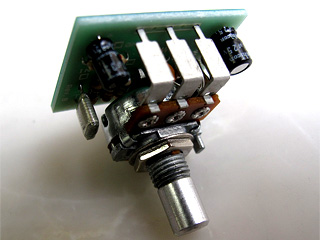

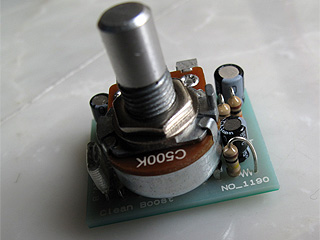

ポットと一体型なので組み込み用途に最適です。
基板サイズ 30x24mm ポットを取りつけた所からの高さ16mm
【製作ガイド】

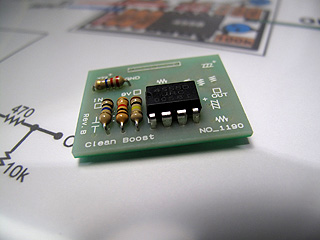

ICはソケットを使わないで直接取りつけます。(ソケット使うとポットと干渉します)

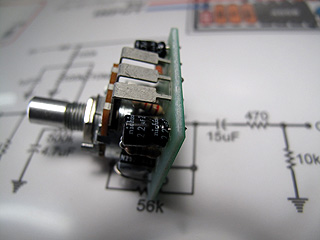

ポットのピンは写真のように挿します基板側からは1ミリ程飛び出します。

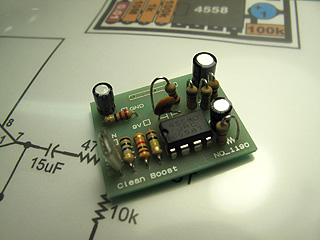

ポット横の抵抗はポットに当たらないように抵抗本体をポット側にくるようにリードを曲げて取り付けてください。

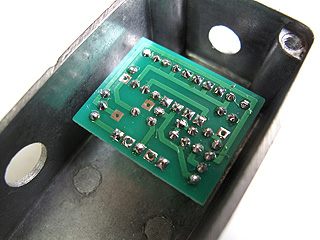

Aサイズのケースにも余裕で収まります。
|

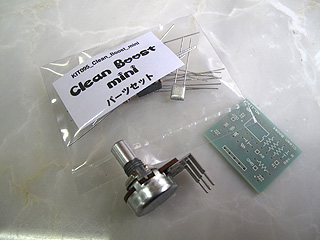

Clean Boost UNIT キット 1500円
・16mmポット仕様
|
|
Clean Boost UNIT 完成品 2000円
・16mmポット仕様
|
|
Super
MOS Boost UNIT プリント基板 580円

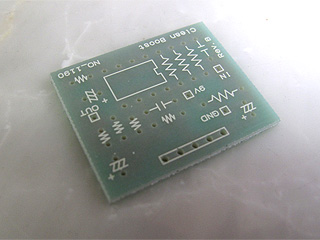

CEM3材質の高品質なプリント基板です。部品実装レイアウト図、パーツリスト付属。
9ミリ、16ミリポット両対応。
プリント基板のページへ
|
|
コネクタ4Pオス 100円
ドライブユニットのコネクタをオプションで選択した場合はメスが付属します。それの対となるオスのコネクタです。
|
お電話でもご注文いただけます。076−265−4222
|
