ナチュラルで暖かなサウンドが特徴のアナログコーラスです。

ステレオ仕様では位相反転を出力しますのでスペーシーな広がりが気持ちいいです。

貴重なBBD素子MN3007を使用しています。

部品点数が多いので作り応えのあるエフェクターです。


カスタマイズして購入



ＩＣが４個もある上、パーツ点数も多いので根気のいる作業になります。配線忘れやミスがないように何度も確認しながら製作しましょう。専用基板が付属しますので何度か製作経験があれば大丈夫でしょう。

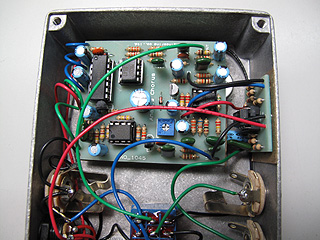

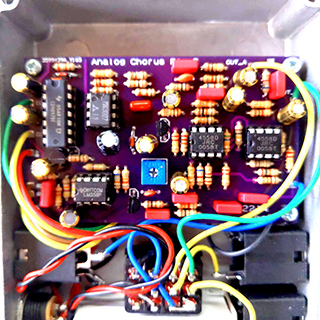

写真ではオプションのステレオMODキットも取り付けています。

カスタマイズして購入

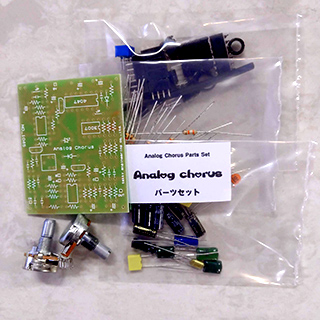

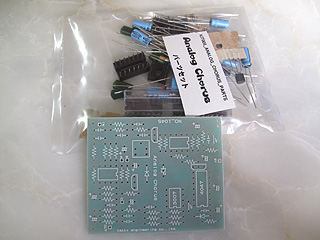

Analog Chorus 基板上キット　5000円

ポットなど周辺パーツを既にお持ちの方向けの専用プリント基板とパーツのみのセットです。写真以外のパーツは付属しません。キットマニュアルが付属します。
ポットは 10kΩｘ 1、1MΩｘ 1をご用意ください

Analog Chorus 基板上キット＋ポット　5200円

ポットなど周辺パーツを既にお持ちの方向けの専用プリント基板とパーツのみのセットです。写真以外のパーツは付属しません。キットマニュアルが付属します。

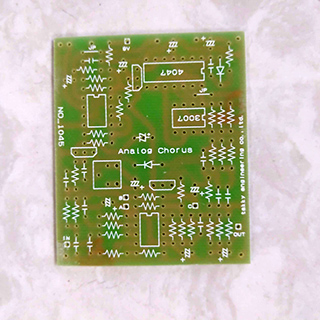

Analog Chorus プリント基板　1500円

CEM3材質の高品質なプリント基板です。部品実装レイアウト図、パーツリスト付属。


プリント基板のページへ

Analog Chorusステレオ化キット　1000円

位相反転出力です。

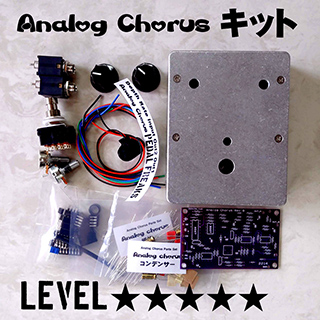

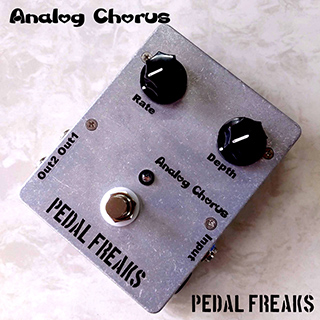

PEDAL FREAKSバージョンもあります。https://www.pedalfreaks.jp/

当サイトからも購入できます→PEDAL FREAKS　Analog Chorus

CMP-1CMP-1

CMP-1CMP-1

このキットに関するご質問はお気軽にメールでお願い致します。
【製作ガイド】

【ステップ１】

まず部品を袋から出しましょう。

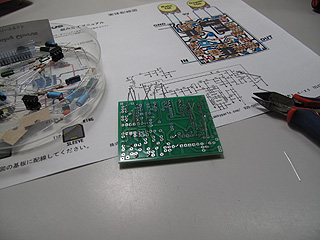

【ステップ２】

まず抵抗から取り付けます。一個づつ取り付けると大変なので5〜7個一気に取り付けてまとめてハンダづけを行うと効率が良いです。

抵抗の数が多いのでカラーコードが読めないと大変かもしれません。簡単ですのでこの機会に覚えましょう。

【ステップ３】

抵抗の取り付けが完了しました。

ダイオードも同じサイズなので取り付けます。

ジャンパーが２箇所あります。抵抗の切ったリードでジャンパーしてください。

【ステップ４】

ICソケット、トリマーポットを取り付けます。

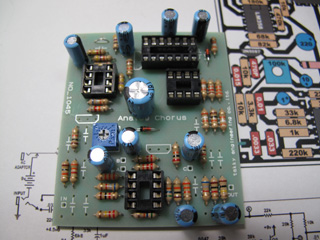

【ステップ５】

電解コンデンサーを取り付けます。

極性があるので気をつけましょう。

【ステップ６】

マイラーコンデンサー、セラミックコンデンサーを取り付けます。これらは極性はありません。

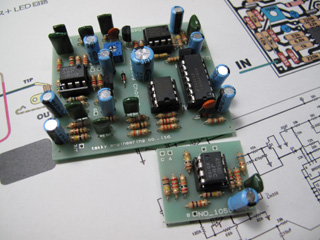

【ステップ７】

最後にトランジスタを取り付けてICをソケットに差し込みます。

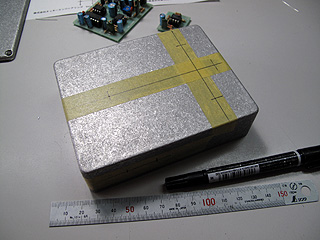

【ステップ８】

ケースに穴あけのマーキングをしましょう。ノブやスイッチの位置はお好みで決めてください。

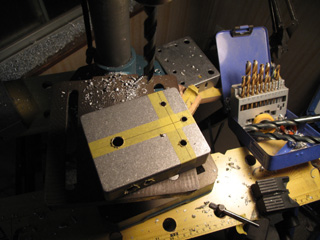

【ステップ９】

ドリルで穴を開けます。

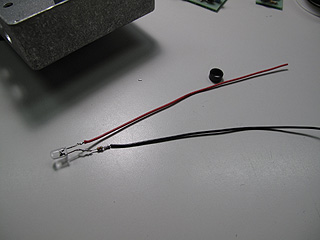

【ステップ１０】

LEDに抵抗を入れてリードを取り付けましょう。

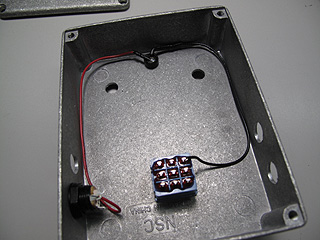

【ステップ１１】

LEDの取り付けと配線です。

【ステップ１２】

ジャックとスイッチを取り付けてバイパス回路を配線します。

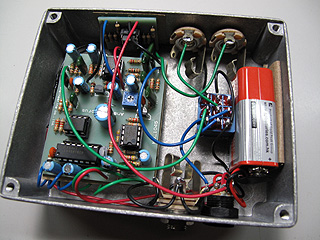

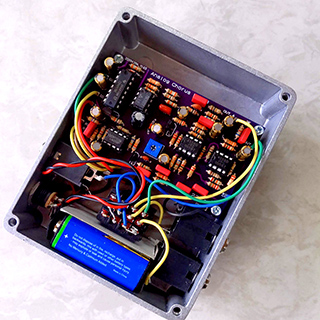

【ステップ１３】

基板へ配線をして完成です。

ギターとアンプをつなぎます。音を出しながら最も深く自然に掛かる位置に内部トリマポットを調整してください。
