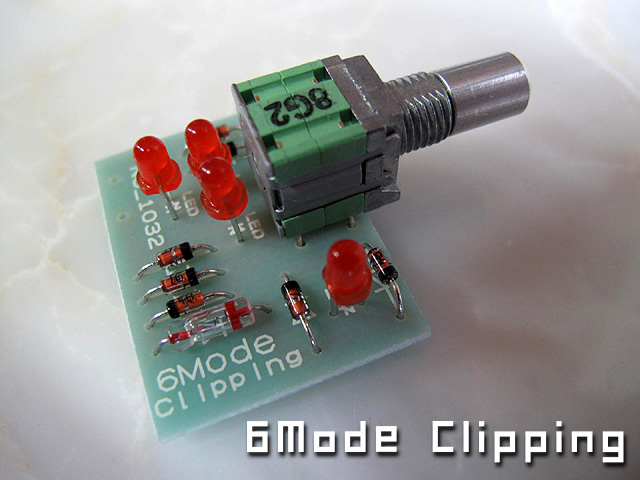

シリコンダイオード、ゲルマニウムダイオード、LEDの３つを組み合わせ６種類のクリッピング切り替えが出来るユニットです。多くのオーバードライブ、ディストーション回路にはダイオードを交互に組み合わせたクリッピング回路があります。その場所に入れ替えるだけで６種類のサウンドバリエーションが増えます。改造は自己責任でお願いします。

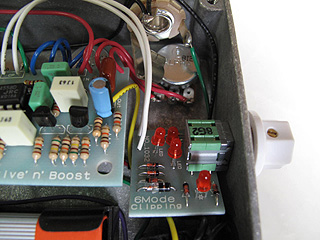

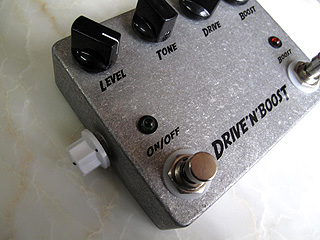

Drive'n'Boostキットに取り付けた例です。後付けなのでサイドに設置しましたがレイアウトを工夫すれば上面に取り付けできるかもしれませんね。

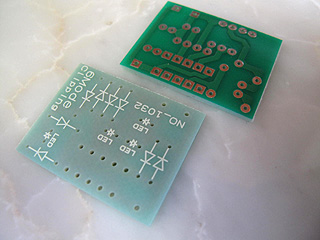

専用基板なので簡単に製作できます。
|
ポジション
|
説明
|
|
１
|
コンプモード。クリッピング回路なし。ワイドレンジでダイナミックな歪みが得られます。 |
|
２
|
シリコンダイオードとLEDの組み合わせの非対称クリッピング。きめ細かくナチュラルなドライブサウンド。 |
|
３
|
シリコンダイオードとゲルマニウムダイオードの非対称クリッピング。荒々しくワイルドで激しい歪み。 |
|
４
|
LEDとシリコンダイオードの対称クリッピング。YモードとＺモードの中間的サウンド。 |
|
５
|
LEDの対称クリッピング。ブリティッシュアンプ風の歪みをイメージ。 |
|
６
|
シリコンダイオードの対称クリッピング。TSを彷彿させるきめ細かい歪み。定番サウンド。 |
ポジションは一番左が１です。
ノブは別売りになります。インチ対応ノブをお選びください。
ノブコーナー
注意事項
・キットの内容の変更はお受けできませんのでご了解ください。
・基本的にノーサポートでの販売になります。
・動かない場合は念入りにチェックを繰り返しましょう。
・どうしても分からないことがある場合は掲示板等で聞いてみて下さい。サポートがあるかもしれません。
このキットに関するご質問はお気軽にメールでお願い致します。
