OD4558をベースに駆動電圧を１７Vにしてダイナミックレンジ、音圧を増やすことに成功。ナチュラルかつダイナミックなオーバードライブとなりました。内部に昇圧回路を内蔵しているので９V電池で動作できます。元々、定番のTS系オーバードライブなのでオペアンプを交換したり更に幅広いセッティングが可能です。また通常のTSモードとして使えるように９Vでの動作もスイッチで切替可能としています。クリッピングも３種類の切替が可能ですので駆動電圧の組み合わせで幅広いバリエーションになります。

【本機の特徴】

・定番TS系オーバードライブ

・駆動電圧９V→１７V切替可能

・トゥルーバイパス仕様

・セレクテッドな高品質パーツ

・３コントロール（LEVEL/TONE/DRIVE）

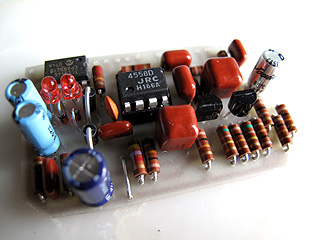

←写真は専用基板で製作した例です。

【ハイグレードパーツ仕様（オプション）】

オプションで厳選したハイグレードパーツ仕様もご用意しました。特にコンデンサにはメタライズドポリエステルコンデンサを中心にヌケ重視のセッティングとなっています。


ご購入は

キットの内容を細かくカスタマイズできます。

【製作例】

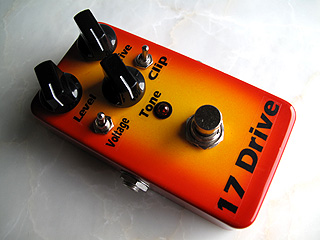

←タッキーの作品です。レスポール風なサンバーストに塗られたケースが特徴です。内部は本人厳選のこだわりのパーツで組まれています。ハイグレードパーツ仕様と同じです。

【製作のポイント】

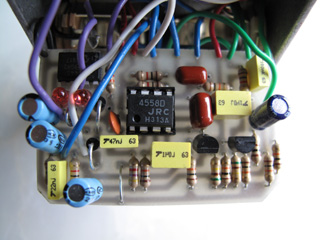

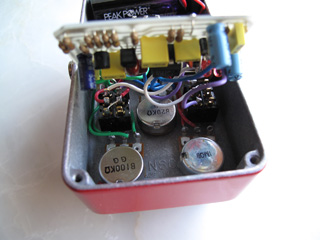

←このように基板が収まるように配線します。

重要
・チャージポンプICのTC1044はソケットを使わないで直接取り付けます。

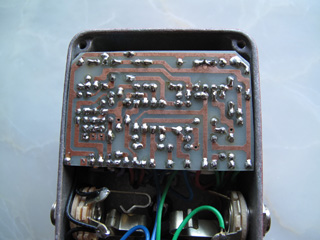

←このように基板を収めます。

基板と同じ大きさに付属のエンビシートを切ってフタと絶縁してください。

17 Drive　オススメセット　6000円

加工済みのケースと必要なパーツ一式がセットになっています。初心者の方にオススメのセットです。 ケースは無塗装です。




売り切れ

17 Drive 基板上キット　2000円

ポットなど周辺パーツを既にお持ちの方向けの専用プリント基板とパーツのみのセットです。写真以外のパーツは付属しません。キットマニュアルが付属します。
売り切れ
17 Drive プリント基板　1000円

CEM3材質の高品質なプリント基板です。部品実装レイアウト図、パーツリスト付属。


プリント基板のページへ
17 Drive 完成品　9800円
売り切れ
