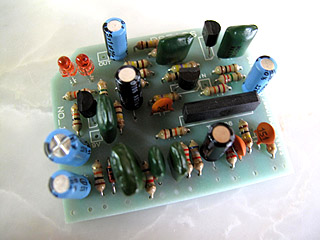

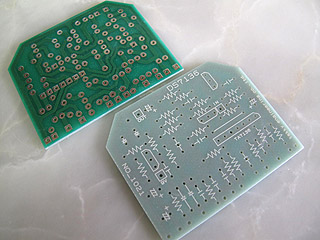

基板上に実装されるパーツの一覧表です。
|
部品名
|
規格
|
数量
|
備考
|
|
カーボン抵抗 |
２２Ω |
１ |
赤赤黒金
抵抗ページへ |
|
カーボン抵抗 |
１ｋΩ |
２ |
茶黒赤金 |
|
カーボン抵抗 |
２．２ｋΩ |
２ |
赤赤赤金 |
|
カーボン抵抗 |
４．７ｋΩ |
２ |
黄紫赤金 |
|
カーボン抵抗 |
６．８ｋΩ |
２ |
青灰赤金 |
|
カーボン抵抗 |
１０ｋΩ |
６ |
茶黒橙金 |
|
カーボン抵抗 |
１００ｋΩ |
４ |
茶黒黄金 |
|
カーボン抵抗 |
４７０ｋΩ |
2 |
黄紫黄金
|
|
カーボン抵抗 |
１ＭΩ |
１ |
茶黒緑金 |
|
カーボン抵抗 |
２．２ＭΩ |
１ |
赤赤緑金 |
|
カーボン抵抗 |
２７ｋΩ |
１ |
赤紫橙金 |
|
電解コンデンサー |
１００μＦ |
１ |
|
|
電解コンデンサー |
４７μＦ |
１ |
|
|
電解コンデンサー |
１μＦ |
２ |
|
|
電解コンデンサー |
0.47μＦ |
２ |
バイポーラータイプ・ブラック・極性なし |
|
マイラーコンデンサー |
０．０１μＦ |
１ |
１０３表示 |
|
マイラーコンデンサー |
０．０２２μＦ |
１ |
２２３表示
|
|
マイラーコンデンサー |
０．０４７μＦ |
３ |
４７３表示 |
|
マイラーコンデンサー |
０．１μＦ |
１ |
１０４表示 |
|
セラミックコンデンサー |
１５０ｐＦ |
１ |
１５１表示 |
|
セラミックコンデンサー |
２５０ｐＦ |
２ |
２５１表示 |
|
ダイオード |
１Ｎ９１４ |
２ |
小信号シリコン |
|
トランジスタ |
２Ｎ５０８８ |
３ |
ＮＰＮ |
|
ＩＣ |
ＴＡ７１３６ＡＰ |
１ |
ｵﾍﾟｱﾝﾌﾟ・東芝製・ＮＯＳ |
|
ＬＥＤ |
３ミリ径・レッド |
２ |
|
|
ボリュームポット |
１００ｋΩ |
２ |
→ポットコーナーで購入 |
|
ボリュームポット |
20ｋΩ |
１ |
レイアウトは25kですが20kで大丈夫です。 |
|
